Antenne berekenen

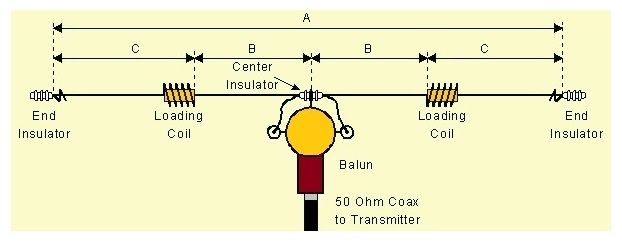

Hieronder wordt een tekening getoond van een ingekort dipoolantenne die bedoeld is om in de beschikbare ruimte aan te passen, in plaats van een volledige 1/2 golflengte. Zolang de fysieke lengte langer is dan 0,2 golflengtes, zal het goed werken op elke hoogte tussen 9 en de 30 meter. De antenne kan rechtstreeks worden gevoed met een coaxiale lijn van 50 Ohm of, zoals de tekening laat zien, via een 1:1 Balun.

Short Antenna

De vereiste inductie is gebaseerd op de totale breedte van de antennes (A), de afstand van het midden van de antenne tot de laadspoel (B), de draaddiameter (D) van de stralende elementen en de vereiste werkfrequentie (f). Kortere lengtes zullen werken maar zullen minder efficiŽnt zijn. Voor maximale efficiŽntie moet de antenne zo lang mogelijk zijn, consistent met de beschikbare ruimte.

Basiswaarden Instellen

Voer de Werkfrequentie, in MHz, voor de band waarin u de antenne wilt laten werken. De beschikbare lengte voor lengtedeel "A" en de draaddiameter.


Werkfrequentie

Lengtedeel "A"

Draaddiameter

Een Full-Size dipool voor 1.55 MHz heeft een lengte van 311' 0-7/8" (94.815 M).

Voor maximaal rendement moet de dipool niet korter worden dan 208' 3-3/8" (63.484 M).

De gekozen lengte 164' 0-1/2" (50.000 M) voor Lengtedeel "A".
De voorkeur is hoger dan de bovenste genoemde waarde in deze kader !!!

Over de totale lengte mag je de eindisolators en montagebeugels niet meerekenen, we rekenen hier strikt over de lengte van de antenne.



Mogelijkheden van de Antenne Configuraties

Mogelijke configuraties De onderstaande tabel bevat 10 variaties voor de plaatsing van een verlengspoel. Ze worden vermeld, in volgorde, van minst naar meest efficiŽnt. Selecteer met de knoppen naast de antennenummers de configuratie die u wilt gebruiken. Voor maximale efficiŽntie selecteert u de combinatie met de hoogste spoel Q die haalbaar is voor uw toepassing. De verlengspoelen moeten zich zo ver mogelijk van het voedingspunt bevinden, rekening houdend met het feit dat naarmate de afstand van het voedingspunt toeneemt, de spoelgrootte toeneemt en de zelfresonerende frequentie afneemt totdat deze de werkfrequentie bereikt, op welk punt spoel Q vervalt naar nul, en de antenne nadert efficiŽnt nul.

<------ Lengtedelen ------>

<------------- Spoel ------------->

Ant.

B

C

Ind.

Dia.

Zelf Res.

Q

0

0' 0" (0.00 M) 82' 0-1/4" (25.00 M) 52.3 uH 3-11/16" (96.0 mm) 8.9 MHz 457

1

8' 2-7/16" (2.5 M) 73' 9-13/16" (22.5 M) 57.3 uH 3-3/4" (96.0 mm) 8.3 MHz 469

2

16' 4-7/8" (5.00 M) 65' 7-3/8" (20.00 M) 63.8 uH 3-15/16" (99.5 mm) 7.8 MHz 484

3

24' 7-1/4" (7.5 M) 57' 5" (17.5 M) 72.4 uH 4-1/16" (103.8 mm) 7.1 MHz 500

4

32' 9-11/16" (10.00 M) 49' 2-9/16" (15.00 M) 84.1 uH 4-5/16" (109.1 mm) 6.5 MHz 520

5

41' 0-1/8" (12.5 M) 41' 0-1/8" (12.5 M) 101.1 uH 4-9/16" (116.0 mm) 5.7 MHz 544

6

49' 2-9/16" (15.00 M) 32' 9-11/16" (10.00 M) 127.0 uH 4-15/16" (125.2 mm) 4.9 MHz 570

7

57' 5" (17.5 M) 24' 7-1/4" (7.5 M) 170.8 uH 5-7/16" (138.2 mm) 4.0 MHz 596

8

65' 7-3/8" (20.00 M) 16' 4-7/8" (5.00 M) 258.0 uH 6-1/4" (158.5 mm) 3.1 MHz 596

9

73' 9-13/16" (22.5 M) 8' 2-7/16" (2.5 M) 508.8 uH 7-13/16" (198.8 mm) 1.9 MHz 367



De onderstaande tabel staan de afmetingen en de spoelspecificaties van Antennenummer 9 voor de 1.55 MHz.

Totale lengte (A) -

164' 0-1/2" (50.000 M)

Lengtedeel (B) -

73' 9-13/16" (22.5 M)

Lengtedeel (C) -

8' 2-7/16" (2.5 M)

De Spoelwaarde -

508.768 uH

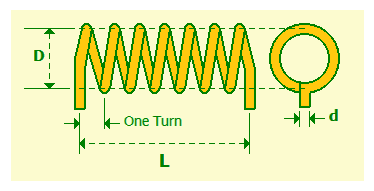

Diameterspoel (D) -

7-13/16" (116.0 mm)

Lengtespoel (L) -

3-15/16" (58.0 mm)

Spoelwindingen -

49.7

Draaddiameter van de spoel (d) -

0-1/16" (1.0 mm)

Short Antenna



Antenne Configuratie willekeurig aanpassen

U kunt de eerder 10 berekende waardes hierboven voor uw antenne gebruiken of zelf een willekeurige  lengtedeel "B" opgeven. De Spoelwaarde voor de opgegeven lengte wordt hiermee automatisch berekend.

Lengte "B" invoeren




Werkfrequentie -

1.55 MHz

Totale lengte (A) -

164' 0-1/2" (50.000 M)

Lengtedeel (B) -

65' 7-3/8" (20.000 M)

Lengtedeel (C) -

16' 4-7/8" (5.000 M)

De Spoelwaarde -

258.000 uH

Short Antenna
