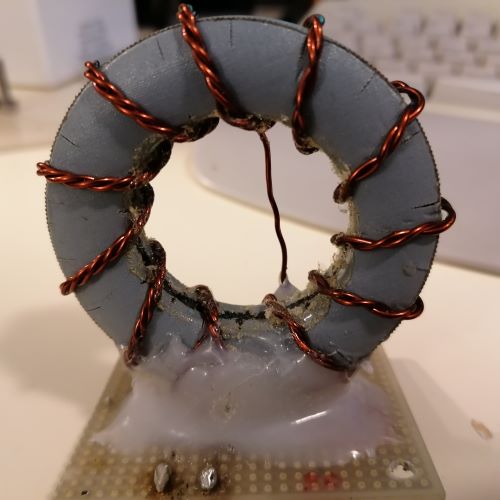

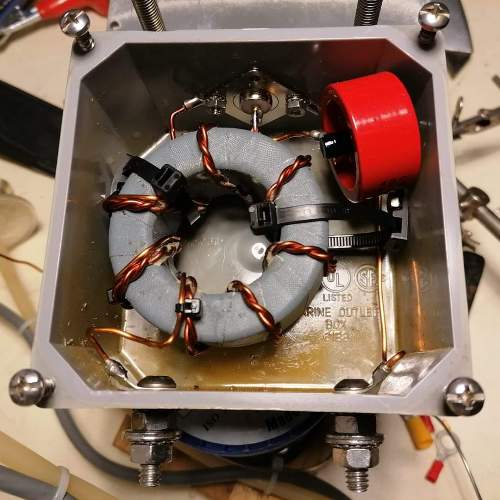

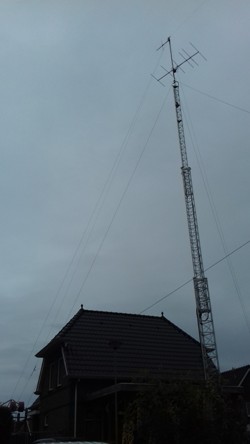

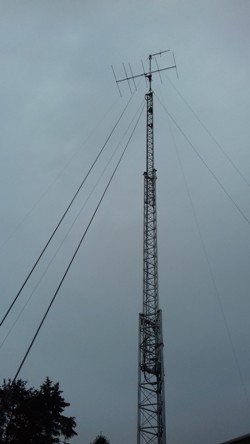

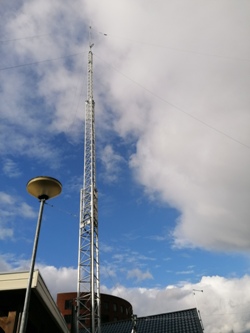

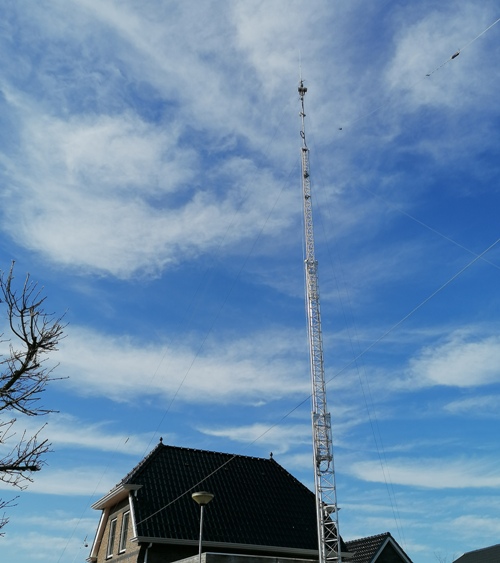

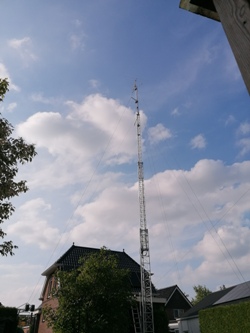

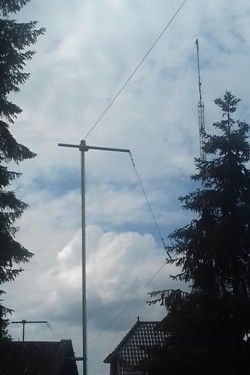

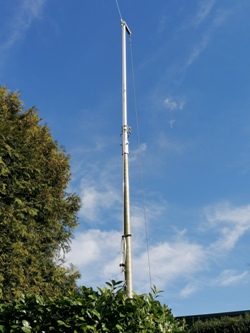

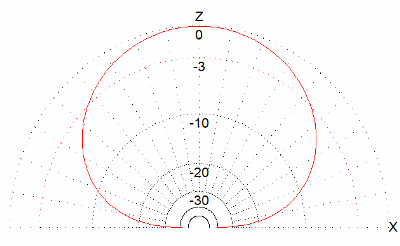

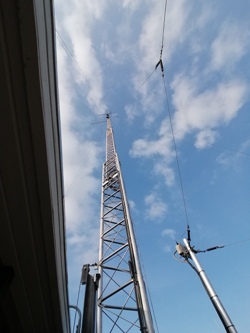

Antenne situatie 2019/heden:

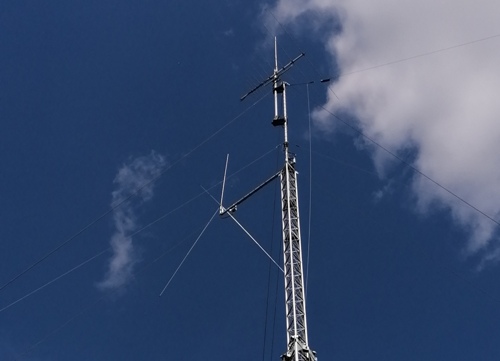

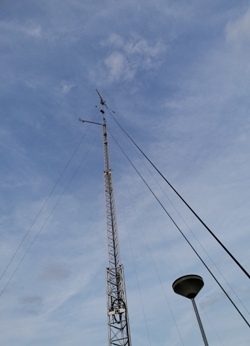

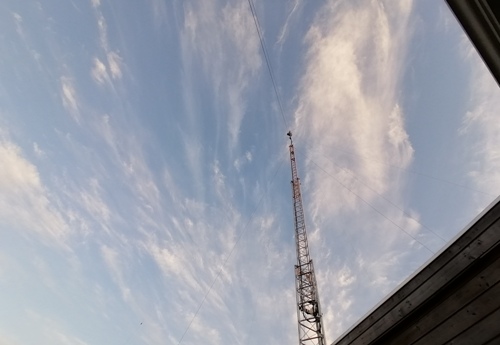

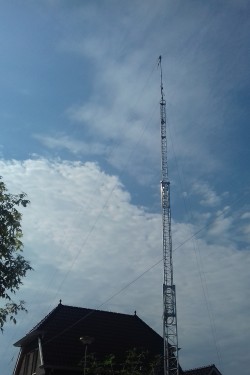

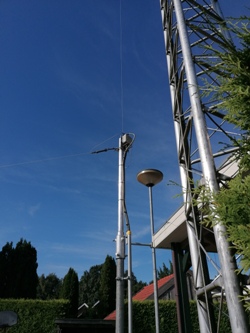

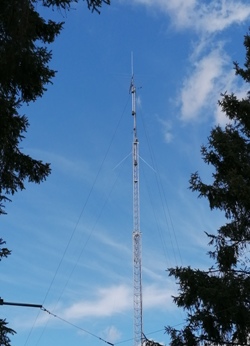

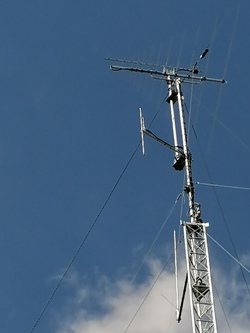

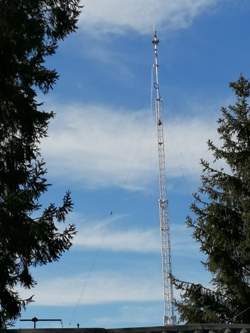

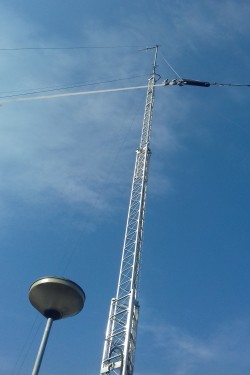

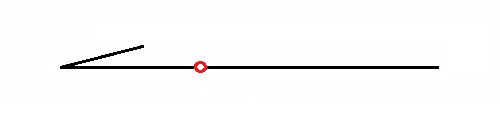

De middengolfantenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 22 meter hoog (loopt iets scheef van de mast af). Totaal is de antenne 144 meter lang, en de voedingspunt zit op 25,5 meter hoogte. Op 25 meter hoogte zit verticaal een 4 element Yagi voor de 2 meterband, en op 23,5 meter hoogte zit de voedingspunt voor de inverted V antenne voor de 80 meterband.




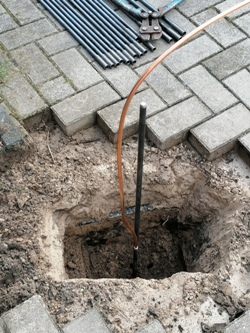

18 juni 2019 t/m
heden:

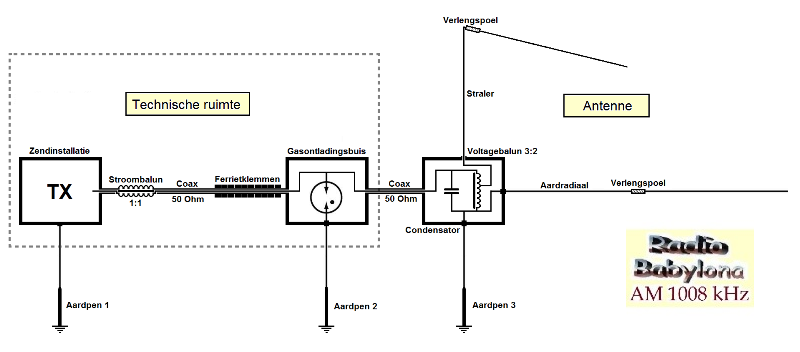

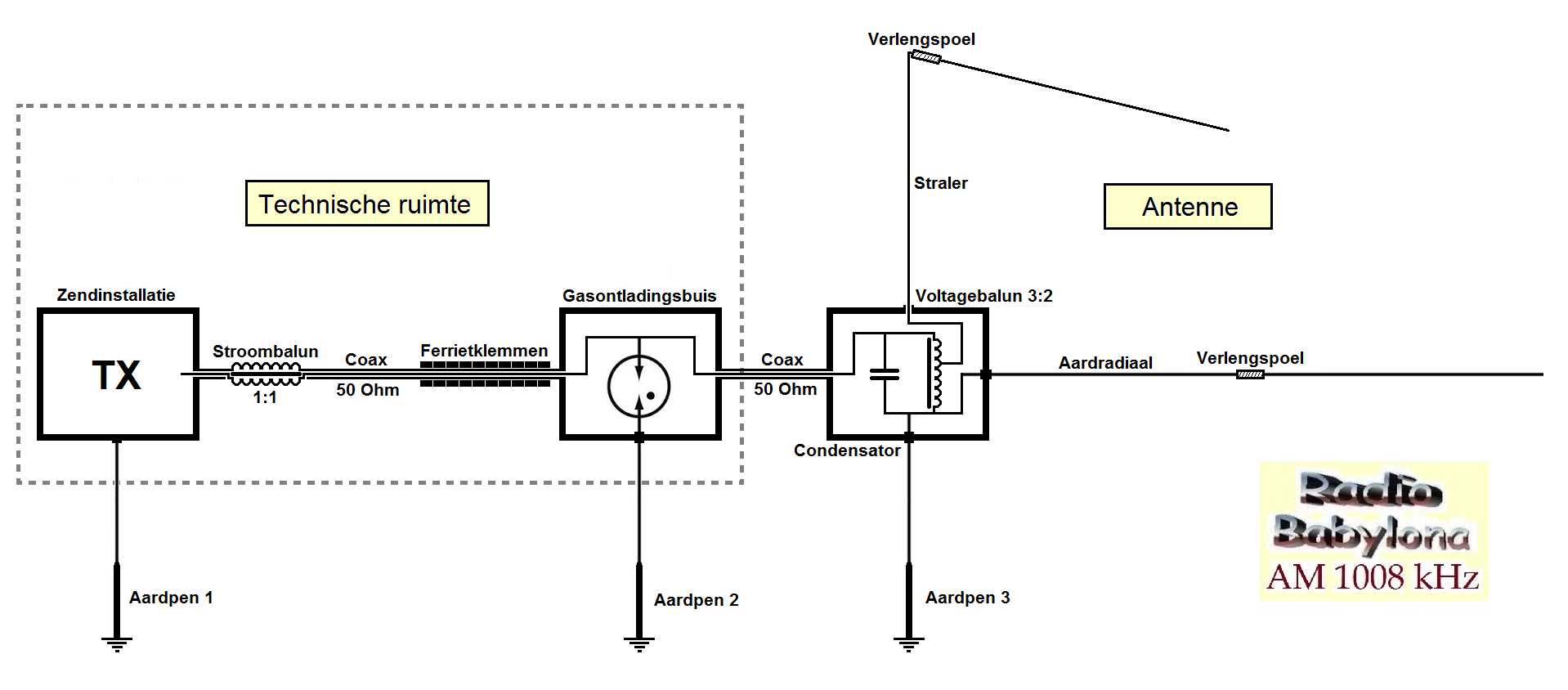

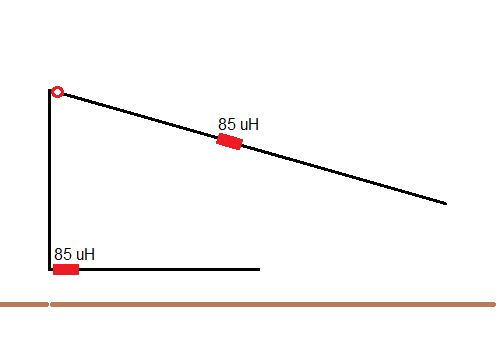

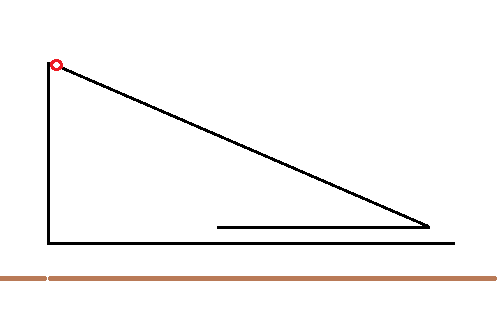

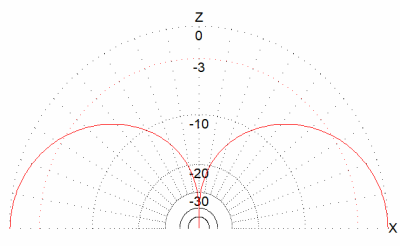

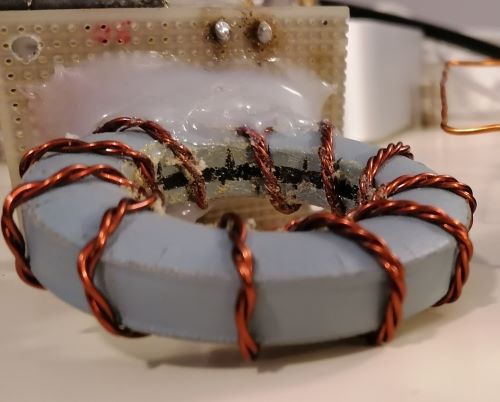

De Babylona Driehoekantenne

Halve golfantenne voor AM 1008 kHz

Gevouwen in een driehoek

2 keer 72 meter lang!

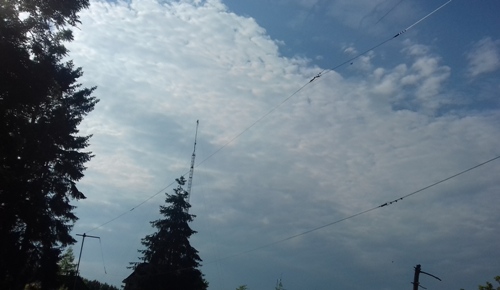

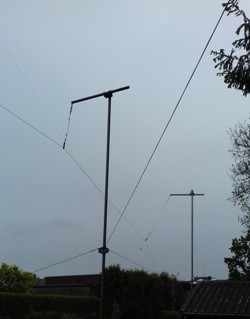

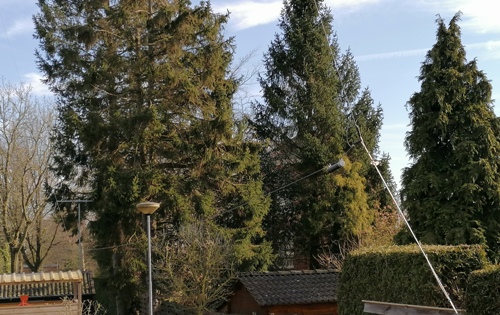

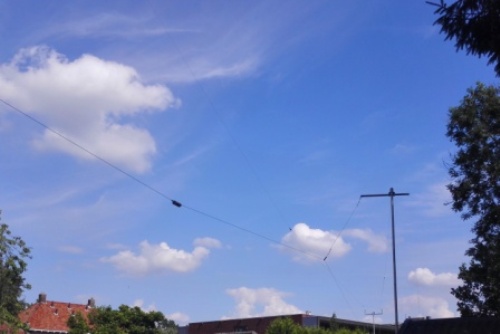

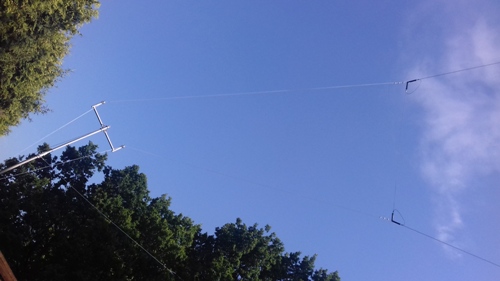

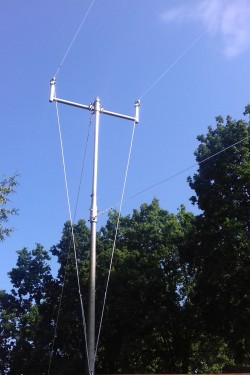

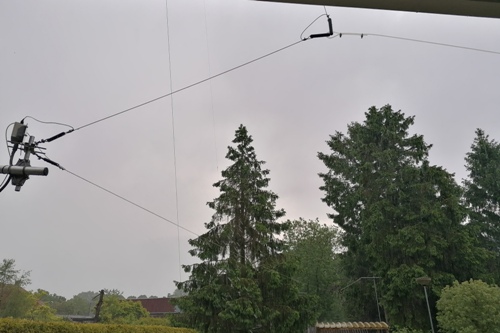

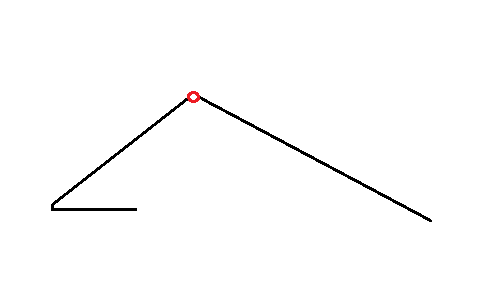

De antenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 22 meter hoog (loopt iets scheef van de mast af), na de 90 graden hoek is het nog ongeveer 50 meter. Vanaf de voedingspunt schuin naar beneden is ongeveer 52 meter aan antennedraad, en daarna een gedeelte weer terug getrokken (eerst 2 meter opzij) en dat is nog ongeveer 18 meter lang. Totaal is de antenne ongeveer 144 meter lang.




Antenne situatie 2018/2019:

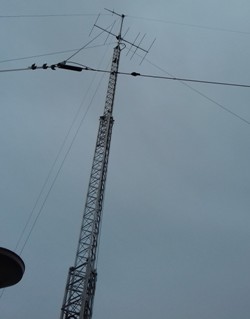

De middengolfantenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 22 meter hoog (loopt iets scheef van de mast af). Totaal is de antenne 156 meter lang, en de voedingspunt zit op 25,5 meter hoogte. Op 25 meter hoogte zit verticaal een 4 element Yagi voor de 2 meterband, en op 23,5 meter hoogte zit een 6 element Yagi voor rond de 4 meterband en deze kunnen we van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE.

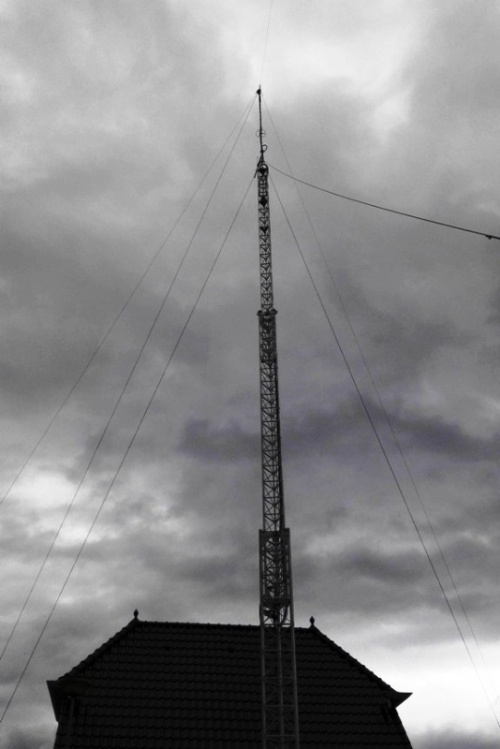

Antenne situatie 2016/2018:




De middengolfantenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 23 meter hoog (loopt iets scheef van de mast af). Totaal is de antenne 156 meter lang, en de voedingspunt zit op 25,5 meter hoogte. Op 21,5 meter hoogte zit verticaal een 4 element Yagi voor de 2 meterband, en op 23,5 meter hoogte zit een Bigwheel voor de 70 cm band,




2 december 2017 t/m
31 december 2018:

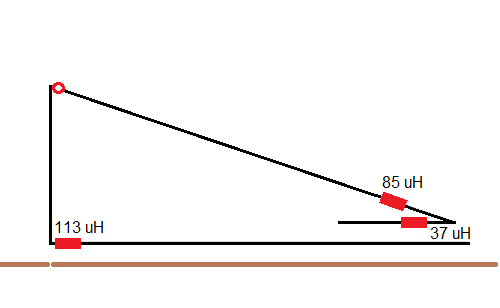

De Babylona Driehoekantenne

Halve golfantenne voor AM 675 kHz

Gevouwen in een driehoek

Totaal ongeveer 156 meter lang!

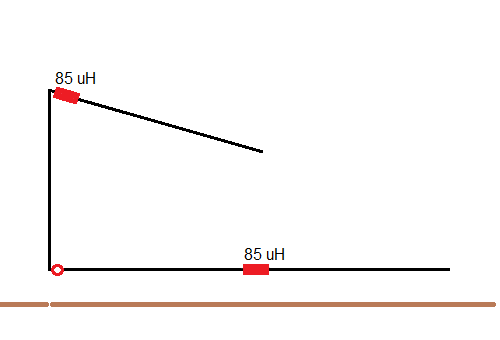

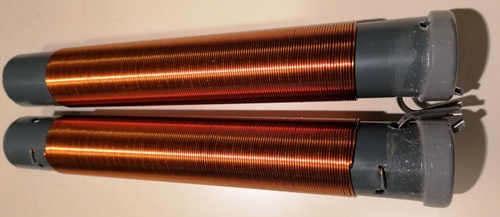

De antenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 23 meter hoog (loopt iets scheef van de mast af). Vanaf de voedingspunt schuin naar beneden, is 50 meter aan antennedraad tot aan de 85 uH verlengspoel. Van verlengspoel 85 uH naar verlengspoel 37 uH, is de antennedraad 14 meter lang. Totaal is de antenne ongeveer 156 meter lang.






3 juli 2016 t/m
2 december 2017:

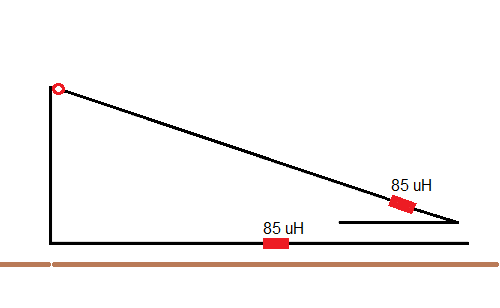

De Babylona Driehoekantenne

Halve golfantenne voor AM 747 kHz

Gevouwen in een driehoek

2 keer 78 meter lang!

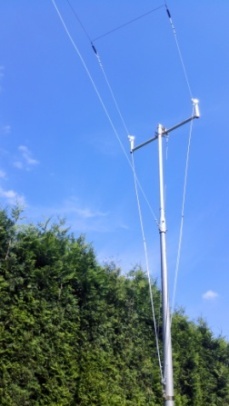

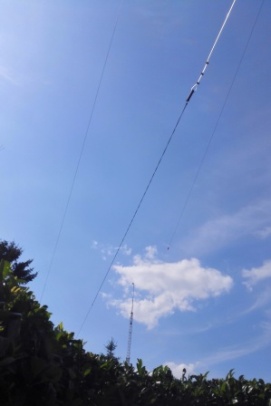

De antenne is een grote driehoek die 4 meter boven de grond zweeft, het vertikaal gedeelte is 23 meter hoog (loopt iets scheef van de mast af). Totaal is de antenne 156 meter lang, er zitten na 1/8 golf aan draad vanaf de voedingspunt aan beide kanten een spoel van 85 uF, en daarna nog ongeveer 1/16 golf aan draad. De voedingspunt zit aan de bovenkant. Totaal is de antenne ongeveer 156 meter lang.




Antenne situatie 2015/2016:

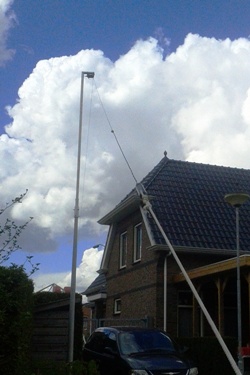

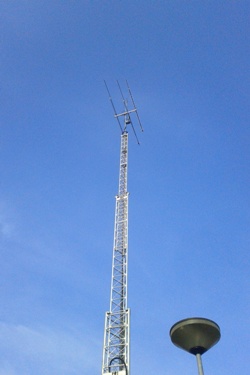

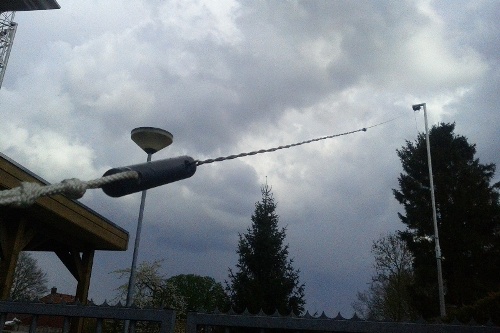

De Draadantenne in inverted V is voor rond de 40 meterband, en is los opgesteld tov de grote mast, de voedingspunt zit daarvan op ongeveer 7 meter hoogte. Antenne voor 23 cm is een 48 element Yagi, antenne voor 35 cm is een 28 element Yagi. De 23 cm en 35 cm Yagi's zitten in de mast op 24 meter hoogte. Antenne voor 70 cm is een 19 element Yagi. We kunnen de Antenne voor 70 cm ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE. Deze Yagi zit in de mast op 23 meter hoogte. De bovenkant van de topmast zit op 25,5 meter hoogte, daar bevind zich de de 2 meter rondstraler.




Antenne situatie 2014/2015:

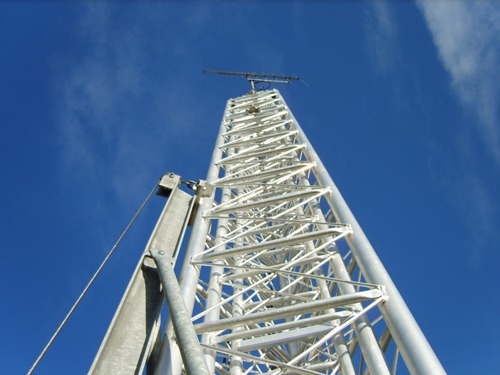

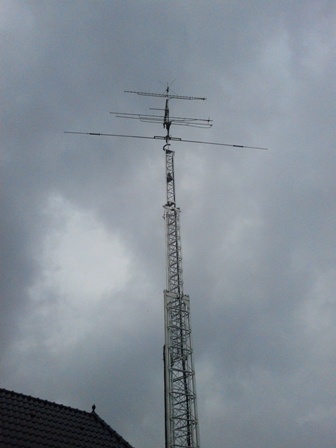

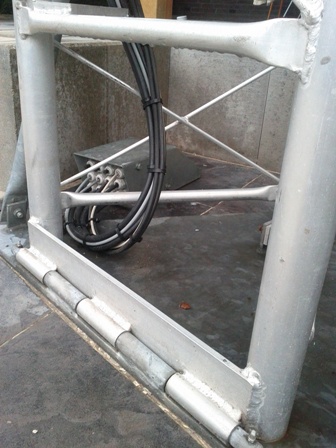

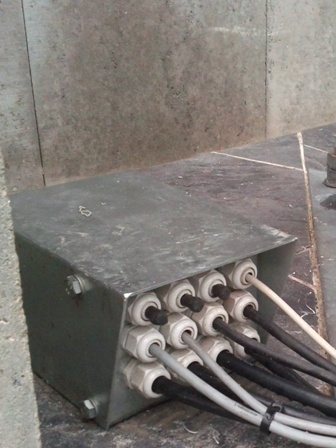

Deze foto's heb ik in september 2014 genomen, paar weken na de grote reparatie en modificatie van de Mast. Groten deels van de antennes, waren toen net weer terug in de mast geplaatst. Het is een Bijzenmast van 3×8 meter,  met een topmast die er ± 4,5 meter bovenuit steekt.

Antenne voor 23 cm is een 48 element Yagi, antenne voor 35 cm is een 28 element Yagi. De 23 cm en 35 cm Yagi's zitten in de mast op 24 meter hoogte. Antenne voor 70 cm is een 19 element Yagi. We kunnen de Antenne voor 70 cm ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE. Antenne voor 10/15/20 meterband is een dipool fritzel FB13, deze dipool zit in de mast op 21,5 meter hoogte. Deze Yagi zit in de mast op 23 meter hoogte. De bovenkant van de topmast zit op 25,5 meter hoogte, daar bevind zich de de 2 meter rondstraler.




Antenne situatie 2012/2014:

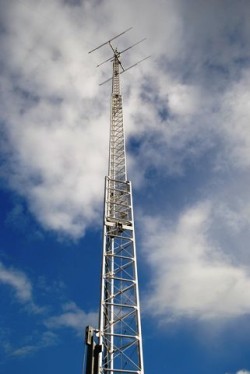

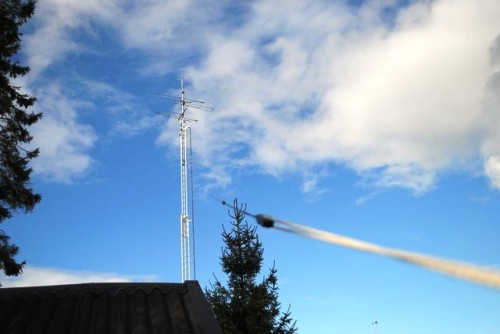

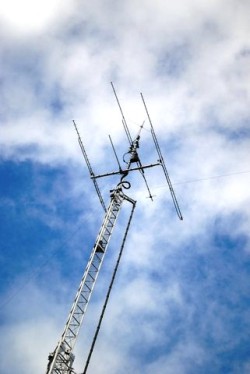

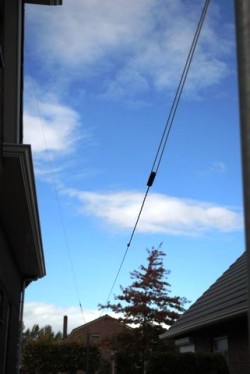

Op 20,5 meter hoogte, bevind zich de draad antenne van ongeveer 2 keer 40 meter in inverterd V gespannen. Antenne voor 10/15/20 meterband is een dipool fritzel FB13, deze dipool zit in de mast op 21,5 meter hoogte. Antenne voor 23 cm is een 48 element Yagi, antenne voor 13 cm is een 25 element Yagi. Antenne voor 35 cm is een 28 element Yagi, de 13cm, 23cm en 35 cm Yagi's zitten in de mast op 22 meter hoogte. Antenne voor 70 cm is een 19 element Yagi en nu van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE. Deze Yagi zit in de mast op 23 meter hoogte. De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de de 2 meter rondstraler met 2,15 dbd versterking.




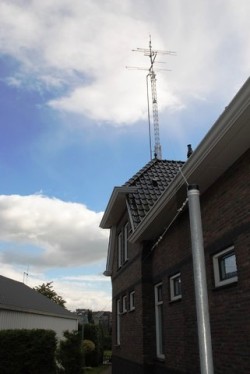

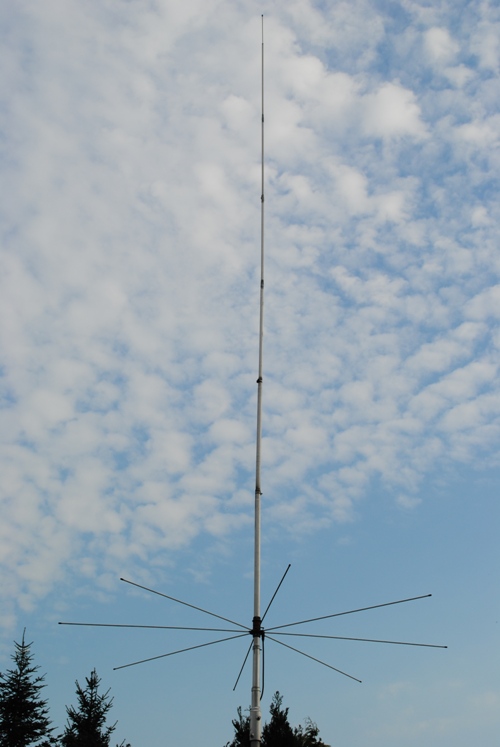

Antenne situatie 2011/2012:



Op een paal van 5 meter hoog stond een Sirio 827 5/8 golf antenne voor de 10 meterband, heeft een versterking van 1,5 dbd. Antenne voor 23 cm is een 48 element Yagi, antenne voor 13 cm is een 80 element Yagi. De 23cm en 13cm Yagi's zitten in de mast op 21,4 meter hoogte. Antenne voor 70 cm is een 19 element Yagi, antenne voor 35 cm is een 28 element Yagi. Voor 3 cm zit er een schotelantenne van  rond 60 cm erin.  De 70 cm en 35 cm Yagi's + schotelantenne voor 10 GHz zitten in de mast op 21,5 meter hoogte. Voor 13 cm zit er een schotelantenne van 100 bij 60 cm erin, heeft een versterking van ± 22 dbd. De schotelantenne voor 2,4 GHz zitten in de mast op 22,7 meter hoogte. De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE.




Antenne situatie 2010/2011:



Op 19,5 meter hoogte, bevind zich de draad antenne G5RV van 2 keer 31 meter in inverterd V gespannen. Antenne voor 10/15/20 meterband is een dipool fritzel FB13, deze dipool zit in de mast op 21,2 meter hoogte. Antenne voor 23 cm is een 48 element Yagi, antenne voor 13 cm is een 80 element Yagi. De 23cm en 13cm Yagi's zitten in de mast op 21,4 meter hoogte. Antenne voor 70 cm is een 19 element Yagi, antenne voor 35 cm is een 28 element Yagi. Voor 3 cm zit er een schotelantenne van 60 cm erin, heeft een versterking van ± 35,2 db. De 70 cm en 35 cm Yagi's + schotelantenne zitten in de mast op 22 meter hoogte. De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE.

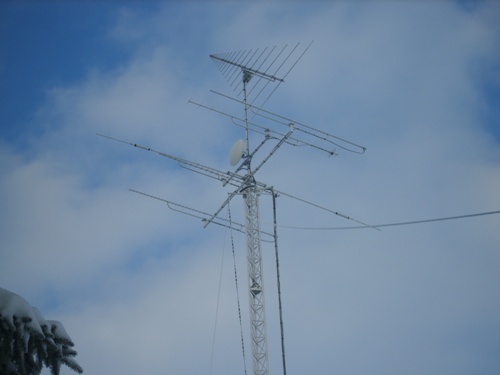

Antenne situatie 2009/2010:



Antenne voor 10/15/20 meterband is een dipool fritzel FB13, heeft een versterking van 0 dbd. Deze dipool zit in de mast op 21,2 meter hoogte. Antenne voor 23 cm is een 48 element Yagi, heeft een versterking van ± 18,5 dbd. Antenne voor 13 cm is een 80 element Yagi, heeft een versterking van ± 20,5dbd. De 13 en 23 cm Yagi's zitten in de mast op 21,4 meter hoogte. En onze antenne voor 70 cm is een 19 element Yagi, heeft een versterking van ± 15,2 dbd. Antenne voor 35 cm is een 28 element Yagi, heeft een versterking van ± 17,0 dbd. De 70 en 35 cm Yagi's zit in de mast op 22 meter hoogte. De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE.





Antenne situatie 2008/2009:

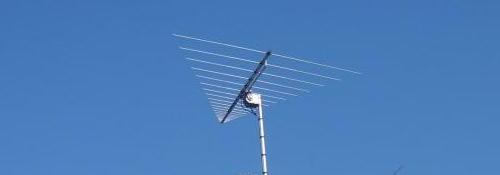

De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. We konden toen met de Log Periodic Antenna CLP 5130-1 ook van horizontaal naar verticaal roteren, doormiddel van de elevator rotor ERC-51 van CREATE.




Antenne situatie 2005/2008:

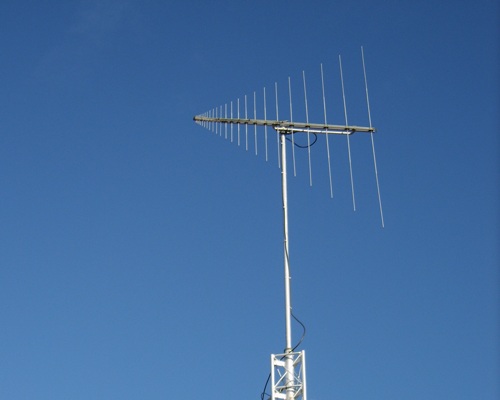

Dit is de situatie vanaf de plaatsing van de Bijzenmast. De bovenkant van de topmast zit op 24,5 meter hoogte, daar bevind zich de Log Periodic Antenna CLP 5130-1 van CREATE. Deze type antenne is doorlopend, zowel ontvangst als zenden van 50 t/m 1300 MHz en heeft een versterking van ± 8-10 dbd en was vertikaal geplaatst.




Antenne situatie 1988/2005:

Deze periode heb ik alleen ronde buis constructies gehad. De masten heb ik in verschillende lengtes gehad, variėrend van 6 t/m 20 meter hoogte boven de maaiveld uit. Van deze periode hebben we helaas geen foto's van.
