# Low Pass Filters #

Antennepark

Impedantie Antennes

Logboek

Signaal Overdracht SDR Ontvangers

Links

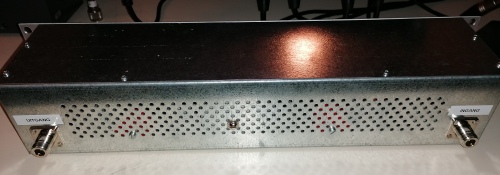

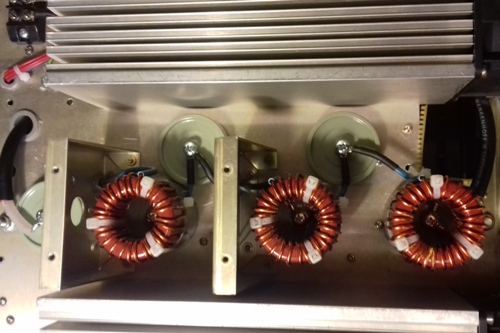

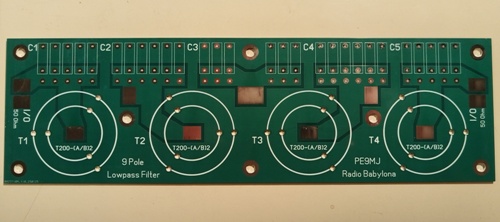

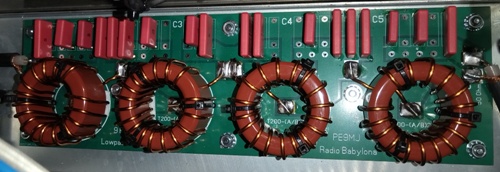

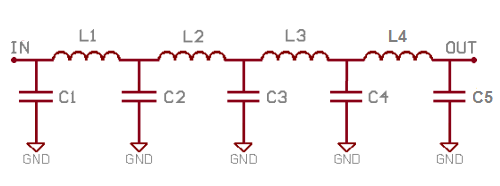

Low Pass Filter voor de 675 & 747 kHz

7 polige Chebyschev Filter voor de 675 & 747 kHz

L1 & L3 =
L2 =
C1 & C4 =
C2 & C3 =

 13,4 uH (25 Windingen)
 14,8 uH (26,3 Windingen)
 7000 pF (3300 pF + 4700 pF)
 3300 pF

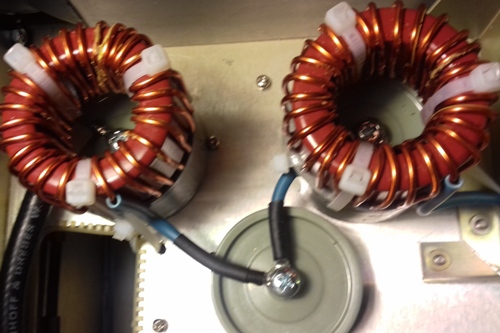

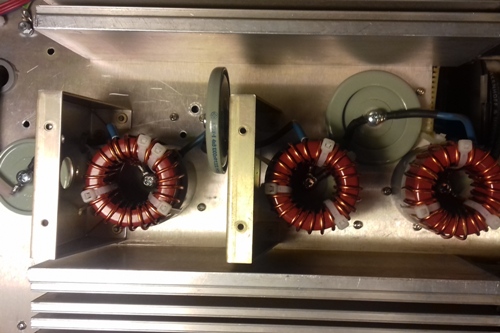

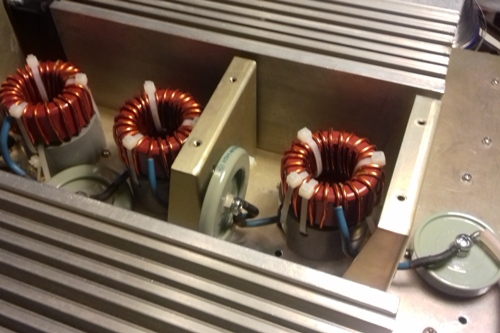

Type Kernen: T200-A2 Amidon

41 dB demping op 2de harmonische (bij 675 kHz)
49 dB demping op 2de harmonische (bij 747 kHz)

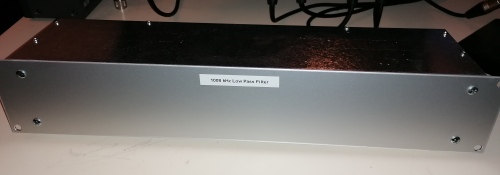

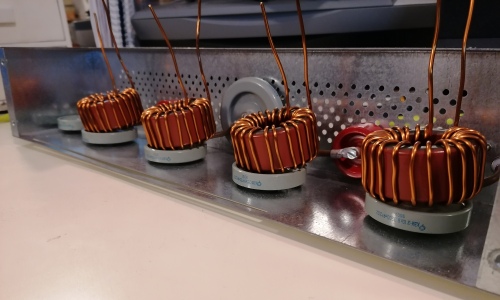

Low Pass Filter aangepast voor de 1008 kHz

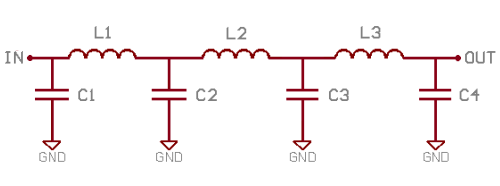

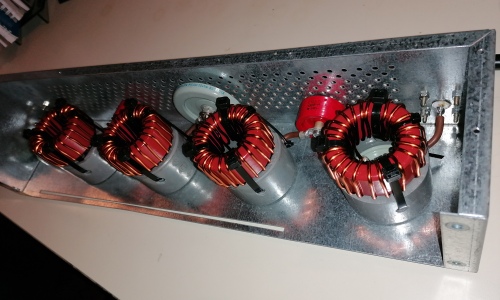

7 polige Chebyschev Filter voor de 1008 kHz

L1 & L3 =
L2 =
C1 & C4 =
C2 & C3 =

 10,0 uH (21,5 Windingen)
 11,0 uH (22,5 Windingen)
 5700 pF (4700 pF + 1000 pF)
 3300 pF

Type Kernen: T200-A2 Amidon

49 dB demping op 2de harmonische

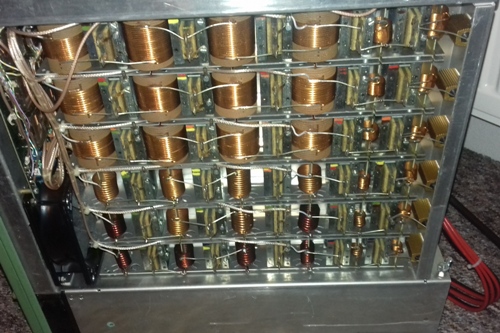

6 bands Low Pass Filter voor 1,6 t/m 26,1 MHz

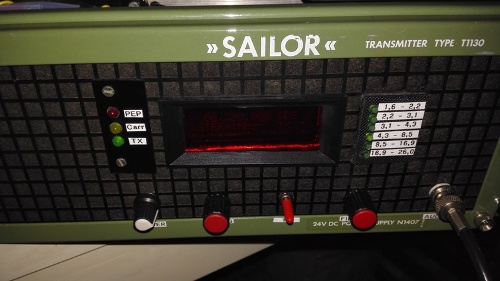

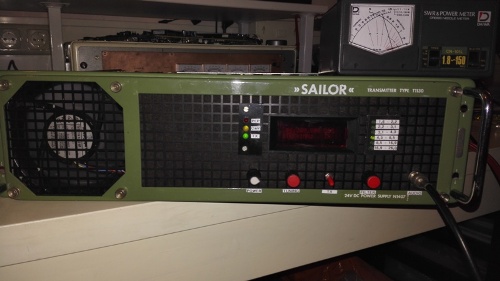

Sailor T1130

Filter 1 =
Filter 2 =
Filter 3 =
Filter 4 =
Filter 5 =
Filter 6 =

  1,6 t/m  2,2 MHz
  2,2 t/m  3,1 MHz
  3,1 t/m  4,3 MHz
  4,3 t/m  8,5 MHz
  8,5 t/m 16,9 MHz
 16,9 t/m 26,1 MHz

Minimaal 43 dB demping op 2de harmonische









CALL: PE9MJ      QTH: JO32MW
