Richtwaarden voor het afregelen van de
eindtrap

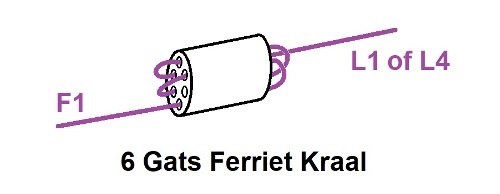

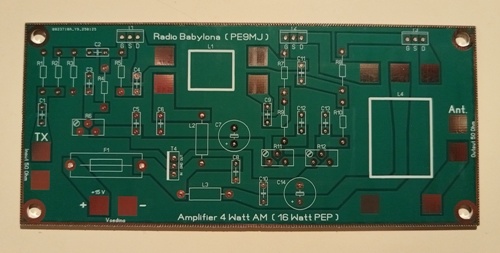

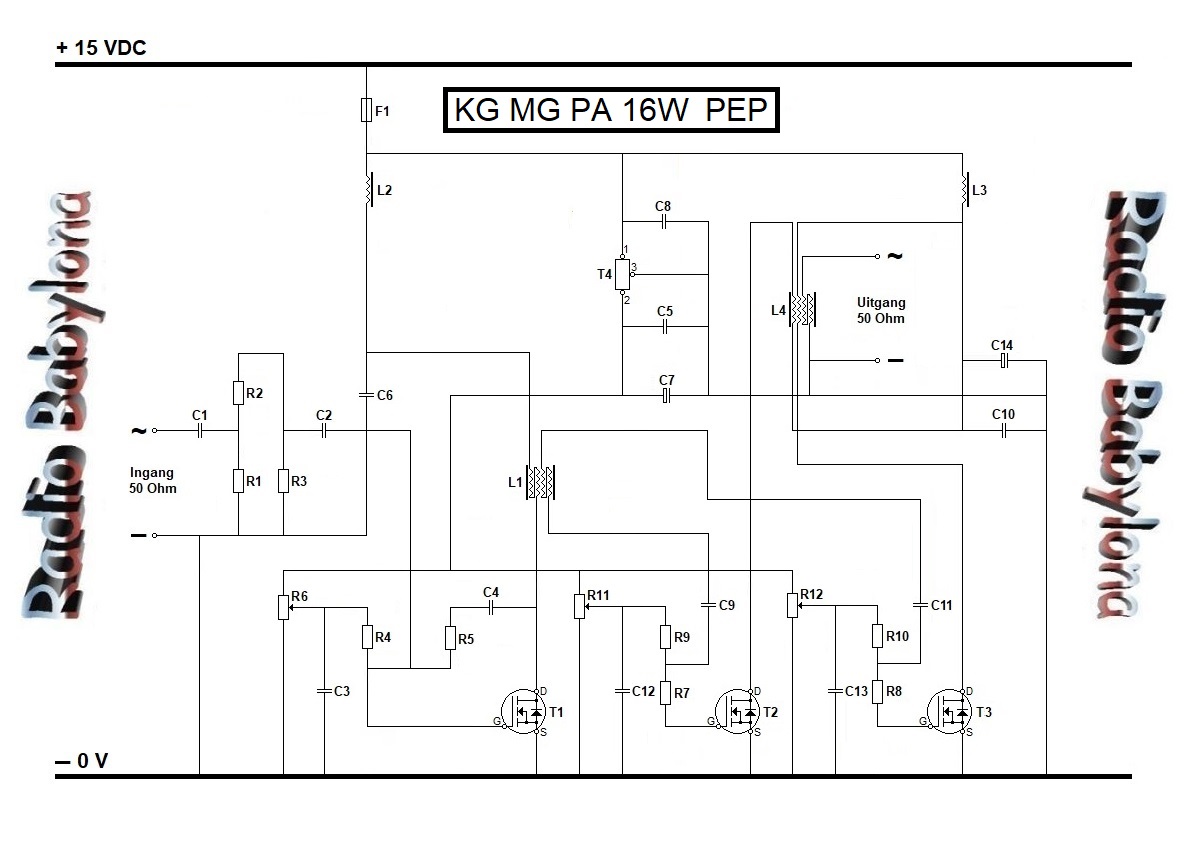

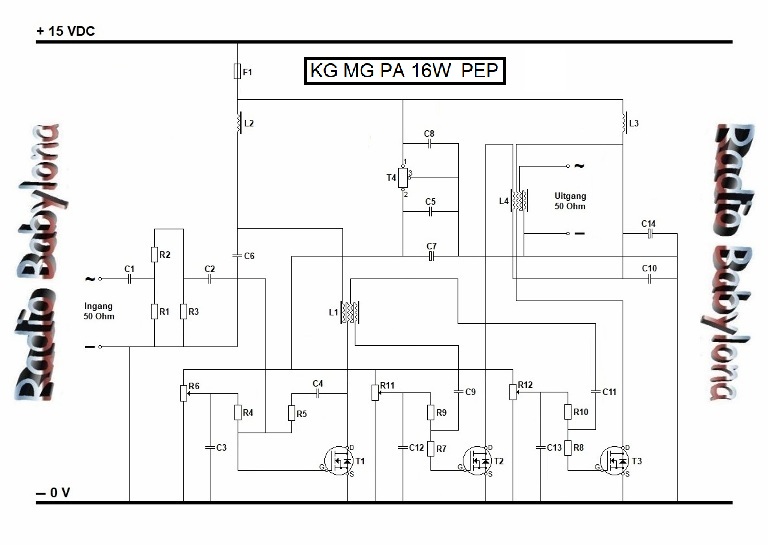

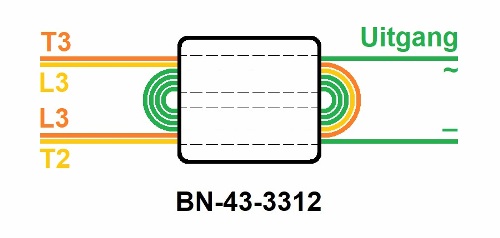

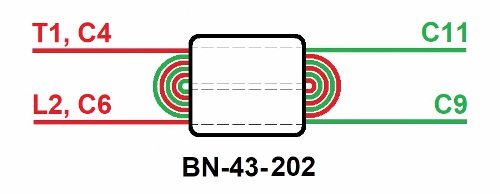

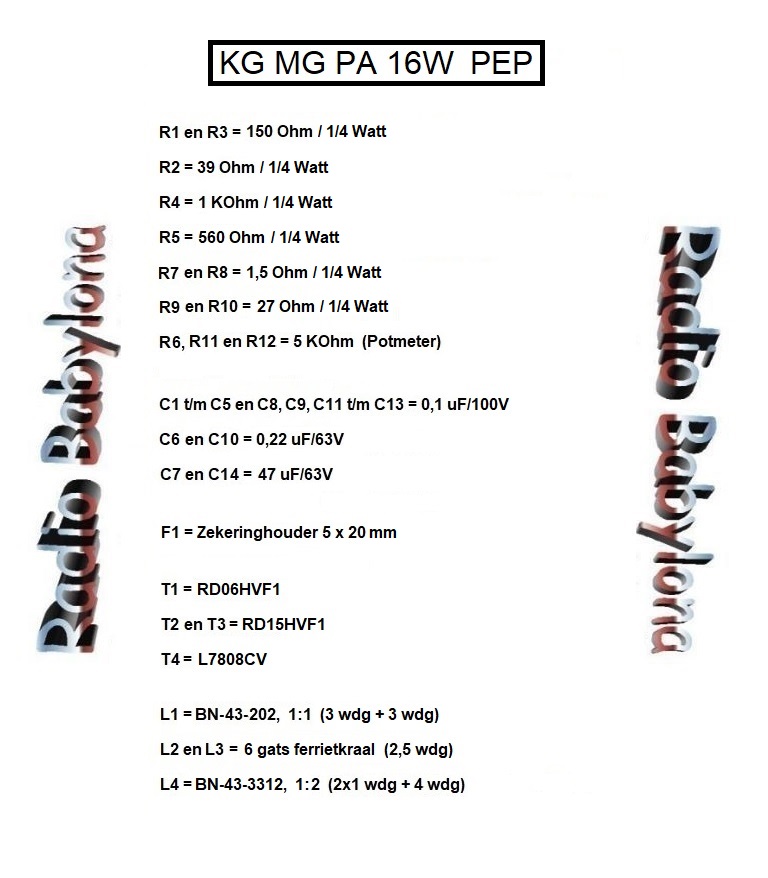

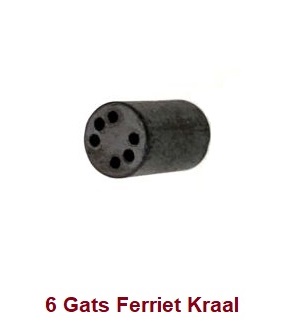

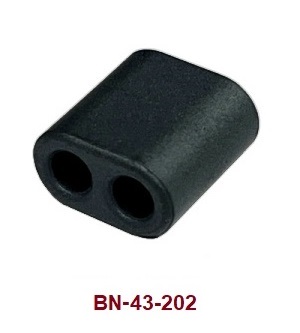

Deze eindtrap staat in Klasse A
bedrijf, dit betekent dat deze lineair is.
De eindtrap is geschikt voor een frequentiebereik van 0,5
tot 55 MHz en levert een versterking van ongeveer
38 á 40 dB. Hij wordt gevoed met een spanning van 15 Volt,
waarbij het stroomverbruik ongeveer 3 Ampère bedraagt.
Het uitgangsvermogen bedraagt 4 Watt carrier. Bij 100% AM-modulatie resulteert dit in een PEP (Peak Envelope Power)
van 16 Watt. Voor SSB- en CW-modulatie geldt eveneens een
maximaal uitgangsvermogen van 16 Watt PEP.
Deze waardes zijn allemaal van
toepassing bij 50 Ohm belasting op de antenne uitgang.
Richtlinien zur Anpassung der Endstufe
Diese Ausgangsstufe arbeitet im
Klasse-A-Betrieb, was bedeutet, dass sie linear ist.
Der Endverstärker ist für einen Frequenzbereich von 0,5 bis
55 MHz geeignet und liefert eine Verstärkung von
etwa 38 bis 40 dB. Die Betriebsspannung beträgt 15 Volt, bei einem
Stromverbrauch von rund 3 Ampere.
Die Ausgangsleistung liegt bei 4 Watt Trägerleistung. Bei
100 % AM-Modulation ergibt sich daraus eine PEP (Peak
Envelope Power) von 16 Watt. Für SSB- und CW-Modulation gilt
ebenfalls eine maximale Ausgangsleistung von 16 Watt PEP.
Diese Werte gelten alle bei einer Last von
50 Ohm am Antennenausgang. |
